上辊万能式卷板机
上辊万能式卷板机属于液压型三辊卷板机，用于常温状态下将板材卷成圆筒形、圆弧形、圆锥形。上辊可以垂直移动、水平移动。上辊垂直位移采用液压传动，水平移动采用机械传动。具备板端预弯功能，通过上辊水平移动，使上辊相对于下辊呈非对称位置来实现板端预弯。
- 产品详情
-
产品介绍
上辊万能式卷板机属于液压型三辊卷板机，用于常温状态下将板材卷成圆筒形、圆弧形、圆锥形。上辊可以垂直移动、水平移动。上辊垂直位移采用液压传动，水平移动采用机械传动。具备板端预弯功能，通过上辊水平移动，使上辊相对于下辊呈非对称位置来实现板端预弯。
卷圆时通过电动机、减速机带动两下辊进行。由于下辊的标高不变，所以便于进料和操作。翻倒架采用液压翻倒。采用PLC可编程显示器控制，数字显示操作，操作简便直观。
产品特点
1、该型卷板机具有板端预弯功能，预弯剩余直边量≤2.5倍板厚。
2、采用EPS自动电子调平技术，实时监测实时调整，自动调整上辊水平度，保持上下辊平行。
3、该型卷板机DuTe的后弯曲工艺，可实现端部预弯，连续弯曲无后角，弯曲过程全数字显示。
4、大尺寸液晶触摸屏数显，人机对话控制界面，高效直观操作。
5、上辊固定扰度补偿与下辊托辊可变扰度补偿相结合，有效克服扰度变形影响，提高制品直线度。
6、具有各种过载及安全防护功能，互联互锁，故障自动报警和提示，可有效防止误操作，保护设备及操作人员安全。
7、高强度整体焊接底盘与支架，结构牢固，经久耐用。
产品细节

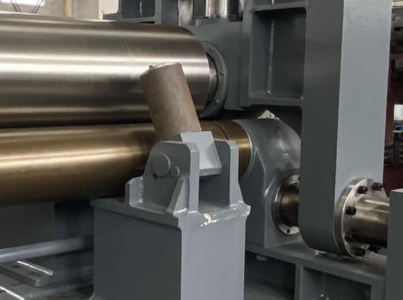

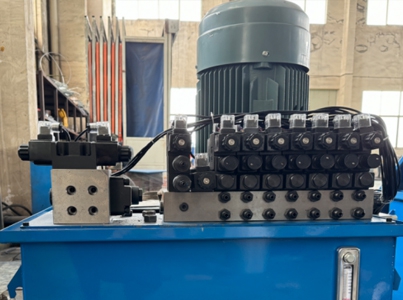

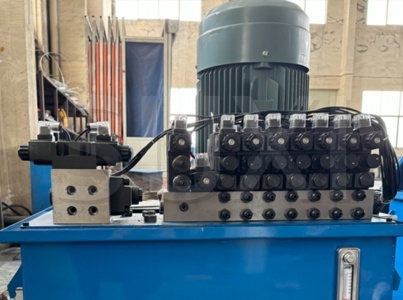

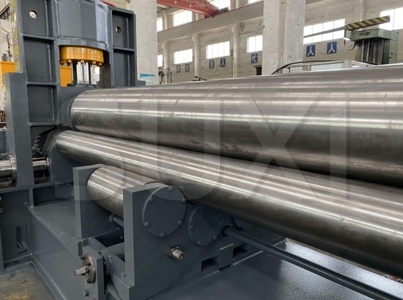

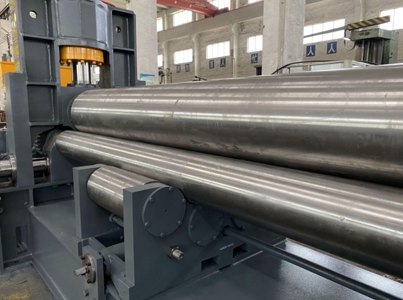

辊筒上辊材料为 42CrMo，粗加工为 HB241-286。根据轧辊钢材标准 JB/ZG4289-86，刚度可达（1/700-1/1000）L（L 指两架之间的中心距） 卷锥装置主要由导向轮、销轴、复合轴承、压盖等组成。其主要作用是在卷锥时引导线的位置，方便小锥度筒体的卷取，操作简单，使用可靠 液压系统由专业制造商精心设计，具有出色的能力和可靠的性能。它由三个回路组成：压力调节回路、同相回路和速度调节回路

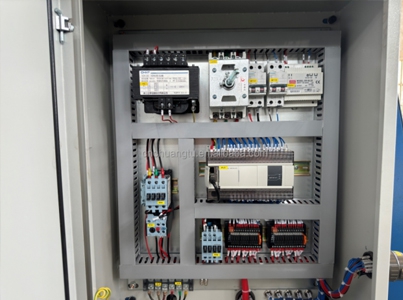

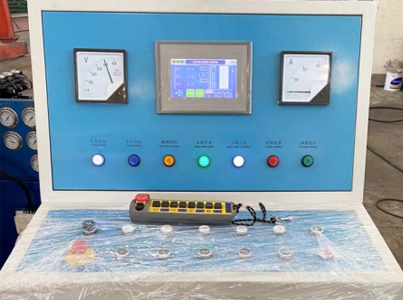

电气系统系统由一个可移动的操作台和一个控制箱组成。通过编码器可在操作台上显示上辊筒的升降距离 7 英寸彩色触摸显示屏 技术参数
规格型号
卷板厚度(mm)
卷板宽度(mm)
上辊直径(mm)
电机功率(kw)
外形尺寸(mm)
SXW11S-6X1500 1-6 1500 160 4 3200x1050x1250 SXW11S-6X2000 1-6 2000 170 4 3700x1050x1250 SXW11S-8X2000 1-8 2000 200 5.5 3800x1100x1300 SXW11S-12X2000 1-12 2000 250 7.5 3900x1450x1400 SXW11S-12X2500 2-12 2500 270 11 4500x1500x1450 SXW11S-12X4000 2-12 4000 340 15 6700x1500x1900 SXW11S-16X2500 2-12 2500 300 11 4500x1500x1750 SXW11S-20X2500 3-20 2500 340 15 5000x1700x1900 SXW11S-25X2000 3-25 2500 380 22 5100x1950x2220 SXW11S-30X2500 5-30 2500 420 30 5200x2400x2500 SXW11S-40X2500 6-40 2500 520 37 6000x2700x2900 SXW11S-40X3200 6-40 3200 550 45 7800x2900x3200 SXW11S-50X2500 8-50 2500 580 55 6500x3100x3300 SXW11S-50X3200 8-50 3200 620 55 7000x3200x3500 SXW11S-60X3200 10-60 3200 660 75 6700x3500x3900 SXW11S-70X3200 10-70 3200 720 75 7000x3800x4300 SXW11S-80X3200 16-80 3200 780 90 7200x4000x4700 SXW11S-90X32001 20-90 3200 820 90 7300x4100x5000 SXW11S-100X3200 20-100 3200 860 110 7500x4200x4900 SXW11S-120X3200 25-120 3200 930 2x63 7800x4400x5800 SXW11S-120X4000 30-120 4000 980 2x75 8600x4600x6300 SXW11S-130X3200 30-130 3200 980 2x75 7800x4600x6300 SXW11S-150X3200 30-150 3200 1120 2x90 7800x5500x6800 SXW11S-160X3500 40-160 3500 1200 2x90 8500x5760x7100
相关产品
产品询价
敬请留下您的留言内容，我们收到后会迅速与您联系，感谢支持！
常见问题
问
卷板机选择注意什么?
答
选购卷板机先确认板材厚度、宽度、材质与成品筒径；需无直边选四辊，预算有限选三辊。按需确定机械 / 液压 / 数控配置，留意辊筒耐磨工艺、设备吨位余量，同时结合车间场地、售后维保综合挑选。
问
如何减少对称式三辊卷板机挠变?
答
减少对称三辊卷板机辊筒挠变，可加大上辊直径并做调质淬火提升刚性，加装两端辅助支撑托辊分散压力。采用分次渐进滚压，避免单次大载荷下压；选型预留充足液压吨位，杜绝过载。同时合理控制板材宽度，减少单边偏载，降低辊身弯曲变形，提升卷圆精度与设备寿命。
