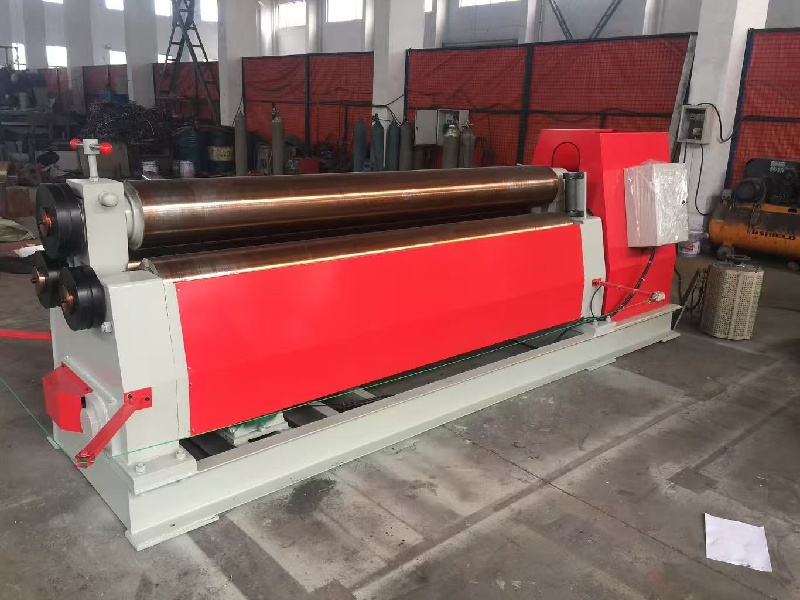

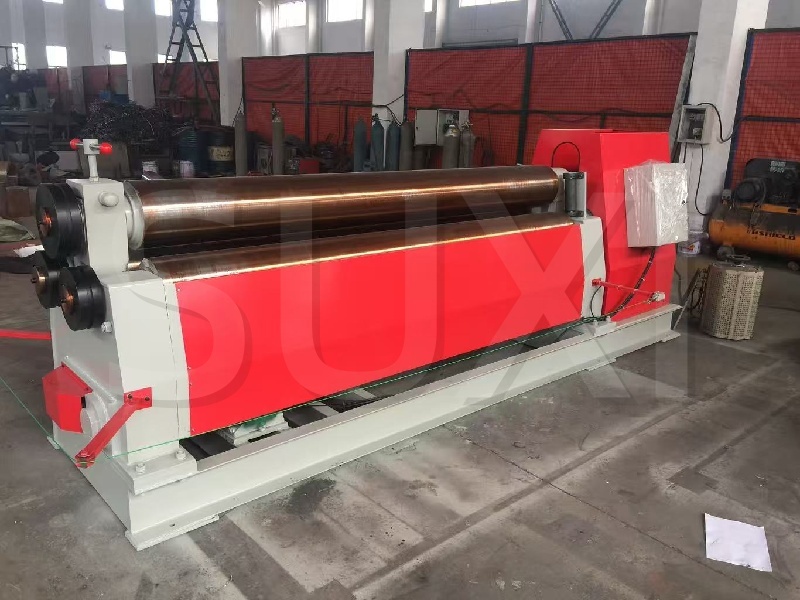

三辊机械对称式卷板机
本机为机械对称型卷板机，通过上辊的下压和上、下辊的对滚工作。主减速机输出轴通过一组齿轮传动到两下辊，辊轴旋动方向的变换由主电机换向而获得。一根上辊、二根下辊，升降丝杆、蜗轮及一些辅助零件组成。上辊升降运动的实现是升降丝杆上下移动来完成的。
- 产品详情
-
产品介绍
本机为机械对称型卷板机，通过上辊的下压和上、下辊的对滚工作。主减速机输出轴通过一组齿轮传动到两下辊，辊轴旋动方向的变换由主电机换向而获得。一根上辊、二根下辊，升降丝杆、蜗轮及一些辅助零件组成。上辊升降运动的实现是升降丝杆上下移动来完成的。
此款型卷板机为经典型机械式卷板机，耐用、皮实、投资少、操作简单、广泛适应各种工况环境、维修方便。缺点是卷板有剩余板头需校圆或借助其他设备预弯、高耗能、效率较低。
本设备可卷板厚1mm-40mm,板宽8000mm的板料。
产品图片
产品特点

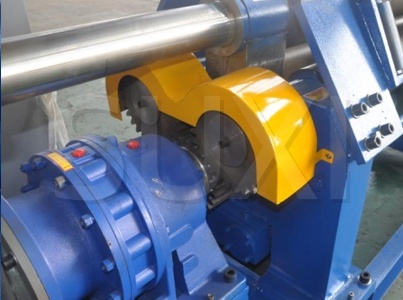

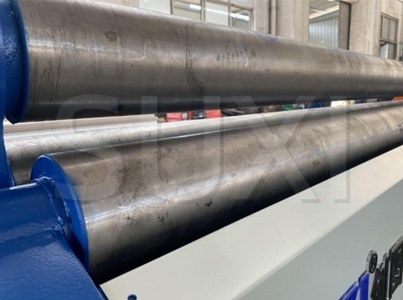

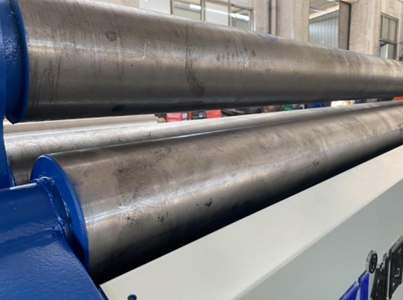

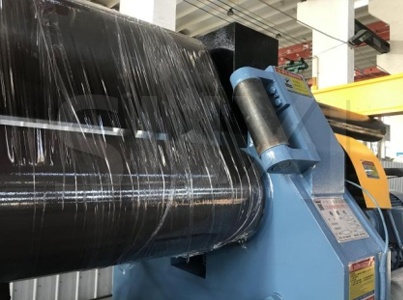

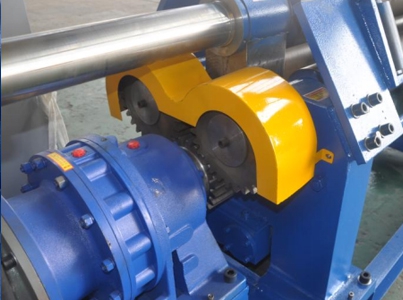

轧辊由 45 号钢制成，并经过淬火处理。顶辊负责垂直运动，位于两个底辊之间的中心位置。 两个底辊由减速器驱动，输出齿轮和底辊齿轮啮合在一起，为卷纸产生扭矩。 十寸大屏系统带有自动计算功能和自动生成卷圆工艺，配有专门的独立操作面板以及远程故障排除功能，可实现一键式操作，提供强大的数据存储和调用功能。

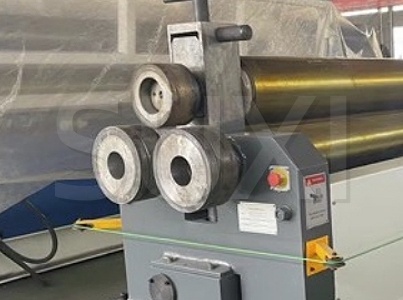

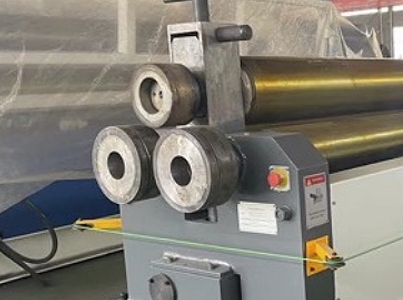

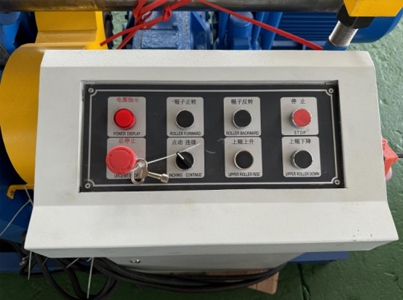

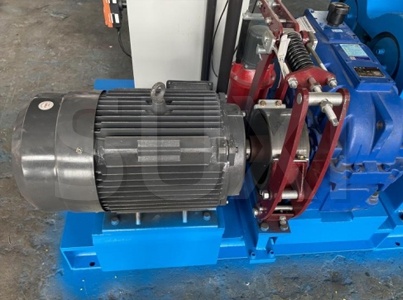

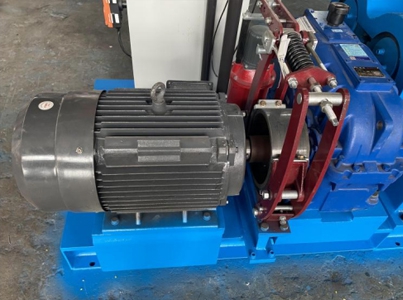

主电机 可移动控制面板 选配模具
技术参数
规格型号
卷板厚度 (mm)
卷板宽度 (mm)
上辊直径 (mm)
电机功率 (kw)
外形尺寸(mm)
W11-4X1500 1-4 1500 140 3 2800x800x1100 W11-4X2000 1-4 2000 160 4 3400x800x1100 W11-6X2000 1-6 2000 170 4 3600x900x1350 W11-6X2500 1-6 2500 190 5.5 4000x1000x1350 W11-8X2000 1-8 2000 190 5.5 3500x1000x1350 W11-8X2500 2-8 2500 220 7.5 4300x1000x1400 W11-12X2000 3-12 2000 240 7.5 3800x1000x1350 W11-12X2500 3-12 2500 260 11 4600x1200x1450 W11-16X2000 3-16 2000 260 11 4100x1200x1450 W11-16X2500 3-16 2500 280 11 4800x1400x1450 W11-16X4000 4-16 4000 370 22 6600x1700x1650 W11-20X2000 3-20 2000 280 11 4300x1400x1450 W11-20X2500 3-20 2500 340 15 5000x1500x1550 W11-20X3100 4-20 3100 380 22 4600x1700x1650 W11-20X4000 4-20 4000 420 30 7300x1900x1900 W11-25X2000 3-25 2000 340 15 4600x1700x1650 W11-25X2500 4-25 2500 380 22 5100x1700x1650 W11-25X3100 5-25 3100 420 30 6500x1900x1900 W11-30X2500 5-30 2500 420 30 5800x1900x1900 W11-30X3100 5-30 3100 450 37 6600x2000x2000 W11-35X2500 5-35 2500 450 37 5900x2000x2000 W11-40X2500 6-40 2500 520 37 6000x2100x2200 W11-40X3100 6-40 3100 550 45 6800x2200x2300 W11-40X2500 6-45 2500 550 37 6300x2200x2300 W11-50X2500 8-50 2500 610 45 6500x2400x2500
相关产品
产品询价
敬请留下您的留言内容，我们收到后会迅速与您联系，感谢支持！
常见问题
问
卷板机选择注意什么?
答
选购卷板机先确认板材厚度、宽度、材质与成品筒径；需无直边选四辊，预算有限选三辊。按需确定机械 / 液压 / 数控配置，留意辊筒耐磨工艺、设备吨位余量，同时结合车间场地、售后维保综合挑选。
问
如何减少对称式三辊卷板机挠变?
答
减少对称三辊卷板机辊筒挠变，可加大上辊直径并做调质淬火提升刚性，加装两端辅助支撑托辊分散压力。采用分次渐进滚压，避免单次大载荷下压；选型预留充足液压吨位，杜绝过载。同时合理控制板材宽度，减少单边偏载，降低辊身弯曲变形，提升卷圆精度与设备寿命。
