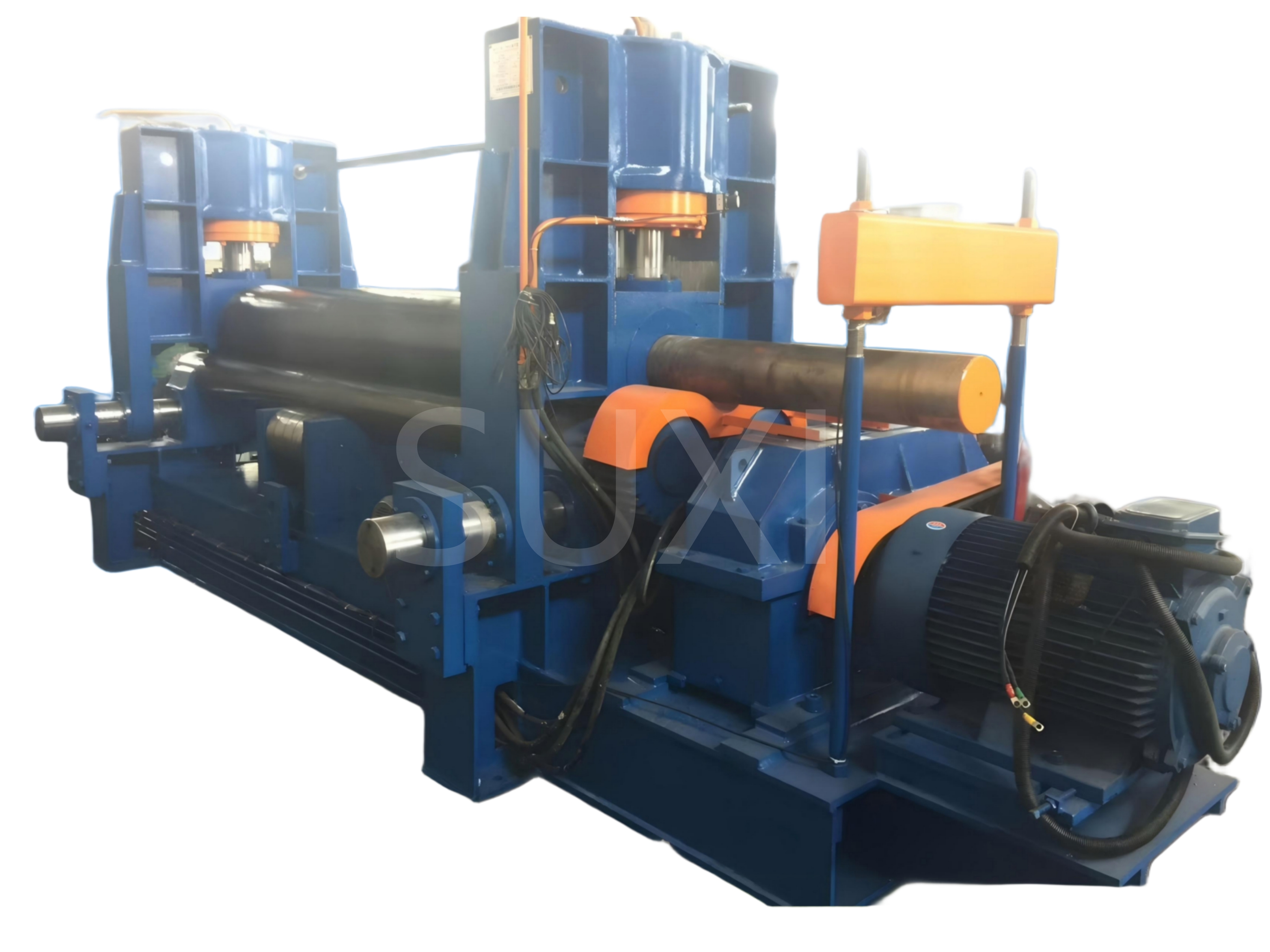

上辊万能式卷板机
上辊万能式卷板机属于液压型三辊卷板机，用于常温状态下将板材卷成圆筒形、圆弧形、圆锥形。上辊可以垂直移动、水平移动。上辊垂直位移采用液压传动，水平移动采用机械传动。具备板端预弯功能，通过上辊水平移动，使上辊相对于下辊呈非对称位置来实现板端预弯。
- 产品详情
-
产品介绍
上辊万能式卷板机属于液压型三辊卷板机，用于常温状态下将板材卷成圆筒形、圆弧形、圆锥形。上辊可以垂直移动、水平移动。上辊垂直位移采用液压传动，水平移动采用机械传动。具备板端预弯功能，通过上辊水平移动，使上辊相对于下辊呈非对称位置来实现板端预弯。
卷圆时通过电动机、减速机带动两下辊进行。由于下辊的标高不变，所以便于进料和操作。翻倒架采用液压翻倒。采用PLC可编程显示器控制，数字显示操作，操作简便直观。
产品特点
1、该型卷板机具有板端预弯功能，预弯剩余直边量≤2.5倍板厚。
2、采用EPS自动电子调平技术，实时监测实时调整，自动调整上辊水平度，保持上下辊平行。
3、该型卷板机DuTe的后弯曲工艺，可实现端部预弯，连续弯曲无后角，弯曲过程全数字显示。
4、大尺寸液晶触摸屏数显，人机对话控制界面，高效直观操作。
5、上辊固定扰度补偿与下辊托辊可变扰度补偿相结合，有效克服扰度变形影响，提高制品直线度。
6、具有各种过载及安全防护功能，互联互锁，故障自动报警和提示，可有效防止误操作，保护设备及操作人员安全。
7、高强度整体焊接底盘与支架，结构牢固，经久耐用。
技术参数
规格型号
Model上辊加压力
Pressure on the upper roller(Tons)最大预弯厚度
Max Pre-bending thickness(mm)最大卷制厚度
Max bending thickness(mm)上辊直径
Diameter of the upper roller(mm)最大卷制宽度
Max plate width(mm)主电机功率
Main motor power(kw)SXW11S-8×1500 55 6 8 175 1500 3 SXW11S-10×2000 60 8 10 235 2000 4 SXW11S-10×2500 60 8 10 255 2500 5.5 SXW11S-12×1500 60 10 12 245 1500 4 SXW11S-12×2000 75 10 12 250 2000 5.5 SXW11S-12×2500 75 10 12 270 2500 7.5 SXW11S-13×3000 75 11 13 290 3000 7.5 SXW11S-14×2500 75 11 14 270 2500 7.5 SXW11S-15×2000 75 12 15 255 2000 7.5 SXW11S-15×3000 100 12 15 325 3000 7.5 SXW11S-16×2000 100 12 16 255 2000 7.5 SXW11S-16×2500 100 12 16 300 2500 11 SXW11S-20×2000 130 16 20 260 2000 11 SXW11S-20×2500 130 16 20 330 2500 15 SXW11S-25×2500 200 20 25 380 2500 18.5 SXW11S-25×3000 200 20 25 430 3000 22 SXW11S-30×2500 230 25 30 410 2500 22 SXW11S-30×3000 270 25 30 450 3000 30 SXW11S-35×2500 270 30 35 460 2500 30 SXW11S-35×3000 300 30 35 500 3000 37 SXW11S-40×2500 380 35 40 500 2500 37 SXW11S-40×3000 380 35 40 540 3000 45 SXW11S-50×3000 610 40 50 580 3000 55 SXW11S-50×3500 610 40 50 620 3500 55 SXW11S-60×3000 690 50 60 650 3000 55 SXW11S-60×3500 690 50 60 680 3500 75 SXW11S-60×4000 690 50 60 780 4000 75 SXW11S-70×3000 850 60 70 710 3000 75 SXW11S-70×3500 850 60 70 740 3500 75 SXW11S-80×3000 930 70 80 760 3000 75 SXW11S-80×3500 930 70 80 820 3500 75 SXW11S-80×4000 930 70 80 860 4000 90
相关产品
产品询价
敬请留下您的留言内容，我们收到后会迅速与您联系，感谢支持！
常见问题
问
卷板机选择注意什么?
答
选购卷板机先确认板材厚度、宽度、材质与成品筒径；需无直边选四辊，预算有限选三辊。按需确定机械 / 液压 / 数控配置，留意辊筒耐磨工艺、设备吨位余量，同时结合车间场地、售后维保综合挑选。
问
如何减少对称式三辊卷板机挠变?
答
减少对称三辊卷板机辊筒挠变，可加大上辊直径并做调质淬火提升刚性，加装两端辅助支撑托辊分散压力。采用分次渐进滚压，避免单次大载荷下压；选型预留充足液压吨位，杜绝过载。同时合理控制板材宽度，减少单边偏载，降低辊身弯曲变形，提升卷圆精度与设备寿命。
