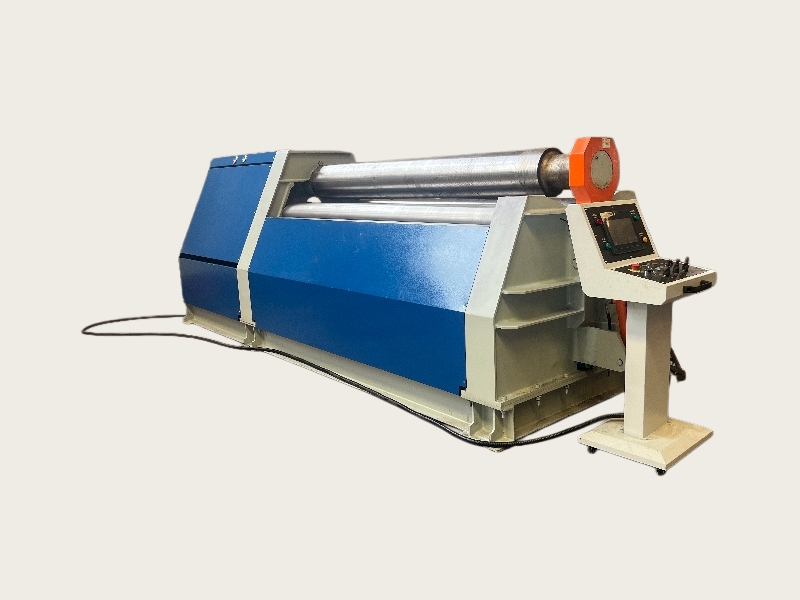

CNC液压四辊卷板机
W12数控四辊卷板机配备可编程式数控系统,可存储数百种不同工件的自动卷制数据,实现一键调用,启动。无需人工操作,自动完成工件卷制。
- 产品详情
-
产品介绍
1、W12数控四辊卷板机配备可编程式数控系统,可存储数百种不同工件的自动卷制数据,实现一键调用,启动。无需人工操作,自动完成工件卷制。
2、该机型不仅满足圆形的自动卷制加工,还能满足各种弧形、方形、三角、扁圆,椭圆形等工件的自动化卷制。
3、操作系统配备EPS电子自动调平系统,可自动调整运动轴的平行度,保障产品质量。
4、该设备对料、预弯、卷圆在一次卷制过程中完成,预弯剩余直边量≤1.5倍板厚,卷圆精度高,可满足自动化焊接要求。
5、该机型采用倒置式侧辊油缸技术,在提高滑动稳定性减少设备故障的同时,可有效降低机身高度,满足地面安装需求,减少用户基础建设费用。
6、严格按照工艺要求,对机架等焊接件进行退火抛丸处理,去除内压力,提高机体强度及稳定性。
7、设备可选配内自动升料架和自动外托架等,可在卷制过程中有效控制工件卷制中的自重变形,辅助卷制,减少人工,提供产品质量和工作效率。
8、设备可选配四辊卷板机上辊卷锥装置技术,可满足用户卷制锥形工件的要求,而且有操作方便,使用成本低,卷制质量好等优势。
技术参数
规格
型号
卷板厚度
(mm)
卷板宽度
(mm)
上辊直径
(mm)
电机功率
(kw)
外形尺寸
(mm)
SXW12-4X1500 1-4 1500 140 3 2800x800x1000 SXW12-4X2000 1-4 2000 160 4 3400x900x1000 SXW12-6X2000 1-6 2000 170 4 3600x1100x1100 SXW12-6X2500 1-6 2500 190 5.5 4000x1200x1200 SXW12-8X2500 2-8 2500 220 7.5 4700x1500x1500 SXW12-12X2000 3-12 2000 240 7.5 4200x1500x1500 SXW12-12X2500 3-12 2500 260 11 4800x1600x1600 SXW12-16X2500 3-16 2500 280 11 5000x1700x1700 SXW12-16X4000 4-16 4000 370 22 6600x1700x1700 SXW12-20X2500 3-20 2500 340 15 5000x1900x1880 SXW12-20X3200 4-20 3200 380 18.5 4600x2200x2200 SXW12-25X2000 3-25 2000 340 15 4600x1900x1900 SXW12-25X2500 4-25 2500 380 18.5 5100x2200x2200 SXW12-25X3200 5-25 3200 420 22 6600x2550x2500 SXW12-30X2500 5-30 2500 420 22 6000x2800x2900 SXW12-30X3200 5-30 3200 450 30 6800x2900x2900 SXW12-40X2500 6-40 2500 520 37 6500x3000x3000 SXW12-40X3200 6-40 3200 550 2x22 7100x3000x3000 SXW12-50X2500 8-50 2500 580 2x22 6500x3000x3000 SXW12-50X3200 8-50 3200 620 2x30 7100x3000x3000 SXW12-60X3200 10-60 3200 660 2x37 7200x3300x3500 SXW12-80X3200 16-80 3200 800 2x45 7500x3500x3800 SXW12-100X3200 20-100 3200 860 2x55 8100x3800x3800 SXW12-120X3200 20-120 3200 920 2x63 8200x4000x4000 SXW12-150X3200 25-140 3200 1080 2x75 8600x5000x5000 SXW12-160X3200 30-160 3200 1160 2x75 8600x5200x5200 SXW12-180X3200 30-180 3200 1220 2x90 8800x6000x5800
相关产品
产品询价
敬请留下您的留言内容,我们收到后会迅速与您联系,感谢支持!
常见问题
问
卷板机选择注意什么?
答
选购卷板机先确认板材厚度、宽度、材质与成品筒径;需无直边选四辊,预算有限选三辊。按需确定机械 / 液压 / 数控配置,留意辊筒耐磨工艺、设备吨位余量,同时结合车间场地、售后维保综合挑选。
问
如何减少对称式三辊卷板机挠变?
答
减少对称三辊卷板机辊筒挠变,可加大上辊直径并做调质淬火提升刚性,加装两端辅助支撑托辊分散压力。采用分次渐进滚压,避免单次大载荷下压;选型预留充足液压吨位,杜绝过载。同时合理控制板材宽度,减少单边偏载,降低辊身弯曲变形,提升卷圆精度与设备寿命。
